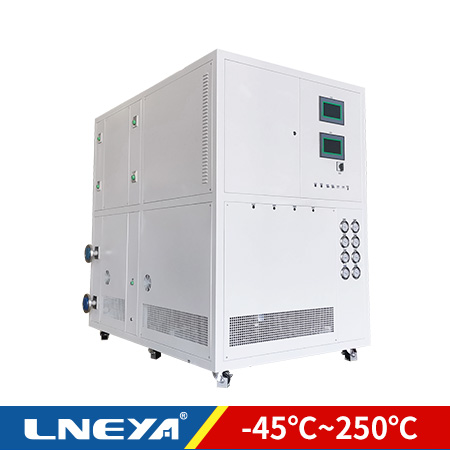

TES-45A25 / TES-45A25W
產品參數
- 電源功率:36kW
- 加熱功率:25kW
- 流量:150L/min
- 壓力:2.5bar
- 控溫精度:±0.3℃
請搜索 制冷加熱控溫系統 超低溫冷凍機 制冷加熱控溫控流量系統(汽車防凍液) 制冷加熱控溫系統(氣體) TCU控溫單元
?型號 | TES-45A25 TES-45A25W | |
溫度范圍 | -45℃~250℃ | |
加熱功率 | 25kW | |
制冷量 | 250℃ | 25kW |
100℃ | 25kW | |
20℃ | 25kW | |
0℃ | 25kW | |
-20℃ | 16kW | |
-40℃ | 5.3kW | |
導熱介質溫控精度 | ±0.3℃ | |
系統壓力顯示 | 制冷系統壓力采用指針式壓力表實現(高壓、低壓) 循環系統壓力采用壓力傳感器檢測顯示在觸摸屏上 | |
控制器 | 西門子 S7-1200PLC,模糊PID控制算法,具備串級控制算法 | |
溫度控制 | 導熱介質出口溫度控制模式 外接溫度傳感器:(PT100或4~20mA或通信給定)控制模式(串級控制) | |
導熱介質出口溫度控制模式 外接溫度傳感器:(PT100或4~20mA或通信給定)控制模式(串級控制) | ||
可編程 | 可編制5條程序,每條程序可編制40段步驟 | |
通信協議 | 以太網接口TCP/IP協議 | |
設備內部溫度反饋 | 設備導熱介質出口溫度、介質進口溫度、制冷系統冷凝溫度、環境溫度、壓縮機吸氣溫度、冷卻水溫度(水冷設備有) | |
外接入溫度反饋 | PT100或4~20mA或通信給定 | |
串級控制時 | 導熱油出口溫度與外接溫度傳感器的溫度差可設定可控制 | |
溫差控制功能 | 設備進液口溫度與出液口溫度的溫度差值可設定可控制(保護系統安全) | |
密閉循環系統 | 整個系統為全密閉系統,高溫時不會有油霧、低溫不吸收空氣中水份,系統在運行中不會因?yàn)楦邷厥箟毫ι仙蜏刈詣友a(bǔ)充導熱介質。 | |
加熱 | 指系統最大的加熱輸出功率(根據各型號) 加熱器有三重保護,獨立溫度限制器,確保加熱系統安全 功率大于10kW采用調壓器,加熱功率輸出控制采用4~20mA線性控制 | |
制冷能力 | 指在不同的溫度具備帶走熱量的能力(理想狀態下),實際工況需要考慮環境散熱,請適當放大,并且做好保溫措施。 | |
循環泵流量、壓力 max | 德國品牌磁力驅動泵 | |
150L/min2.5bar | ||
壓縮機 | 艾默生/丹佛斯 | |
蒸發器 | 采用DANFOSS/高力板式換熱器 | |
制冷附件 | 丹佛斯/艾默生配件(干燥過濾器、油分離器、高低壓保護器、膨脹閥) | |
操作面板 | 無錫冠亞定制7英寸彩色觸摸屏,溫度曲線顯示\EXCEL 數據導出 | |
安全防護 | 具有自我診斷功能;相序斷相保護器、冷凍機過載保護;高壓壓力開關,過載繼電器、熱保護裝置等多種安全保障功能。 | |
制冷劑 | R-404A / R507C | |
接口尺寸 | DN32 PN10 RF | |
外型尺寸(風)cm | 100*150*185 | |
外型尺寸(水)cm | 80*120*185 | |
風冷型 | 采用銅管鋁翅片冷凝方式,上出風型式,冷凝風機采用EBM軸流風機 | |
水冷型 W | 帶W型號為水冷型 | |
水冷冷凝器 | 板式換熱器(特別注意要求使用冷水機供水) | |
冷卻水量at20℃ | 7m3/h DN40 | |
電源 380V50HZ | 36kW max | |
電源 | 可定制460V 60HZ、220V 60HZ 三相 | |
外殼材質 | 冷軋板噴塑 (標準顏色7035) | |
隔離防爆 | 可定制隔離防爆(EXdIIBT4) 無錫冠亞防爆產品安裝許可證號:PCEC-2017-B025 | |
正壓防爆 | 可定制正壓防爆(EXPXdmbIICT4) 正壓系統必須是水冷設備 無錫冠亞防爆產品安裝許可證號:PCEC-2017-B025 |
