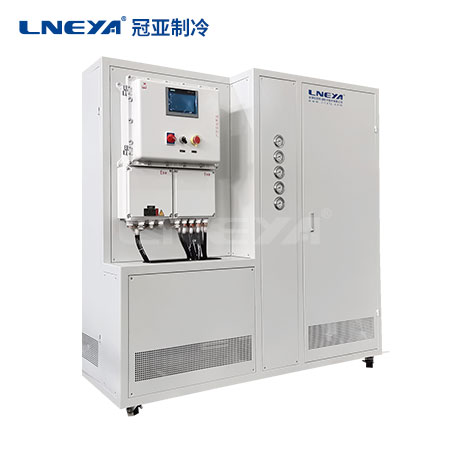

TES -60℃~200℃

TES -60℃~200℃

高精度高低溫控溫系統的典型應用:高壓反應釜冷熱源動態恒溫控制、雙層玻璃反應釜冷熱源動態恒溫控制、雙層反應釜冷熱源動態恒溫控制、微通道反應器冷熱源恒溫控制;小型恒溫控制系統、蒸餾系統控溫、材料低溫高溫老化測試、組合化學冷源熱源恒溫控制、半導體設備冷卻加熱、真空室制冷加熱恒溫控制。

高精度高低溫控溫系統優點與功能:溫度范圍從-120℃至350℃,性能優越,高精度、智能型溫度控制。多功能報警系統和安全功能、7寸、10寸彩色TFT觸摸屏圖形顯示,采用磁力驅動泵,沒有軸封泄漏問題。高溫降溫技術,可以從300℃直接制冷降溫【因為只有膨脹腔體內的導熱介質才和空氣中的氧氣接觸(而且膨脹箱的溫度在常溫到60度之間),可以達到降低導熱介質被氧化和吸收空氣中水份的風險。

廠家實力視頻:

生產車間面積超1.2萬㎡,2021年銷售額突破3億元,在職員工近300人。

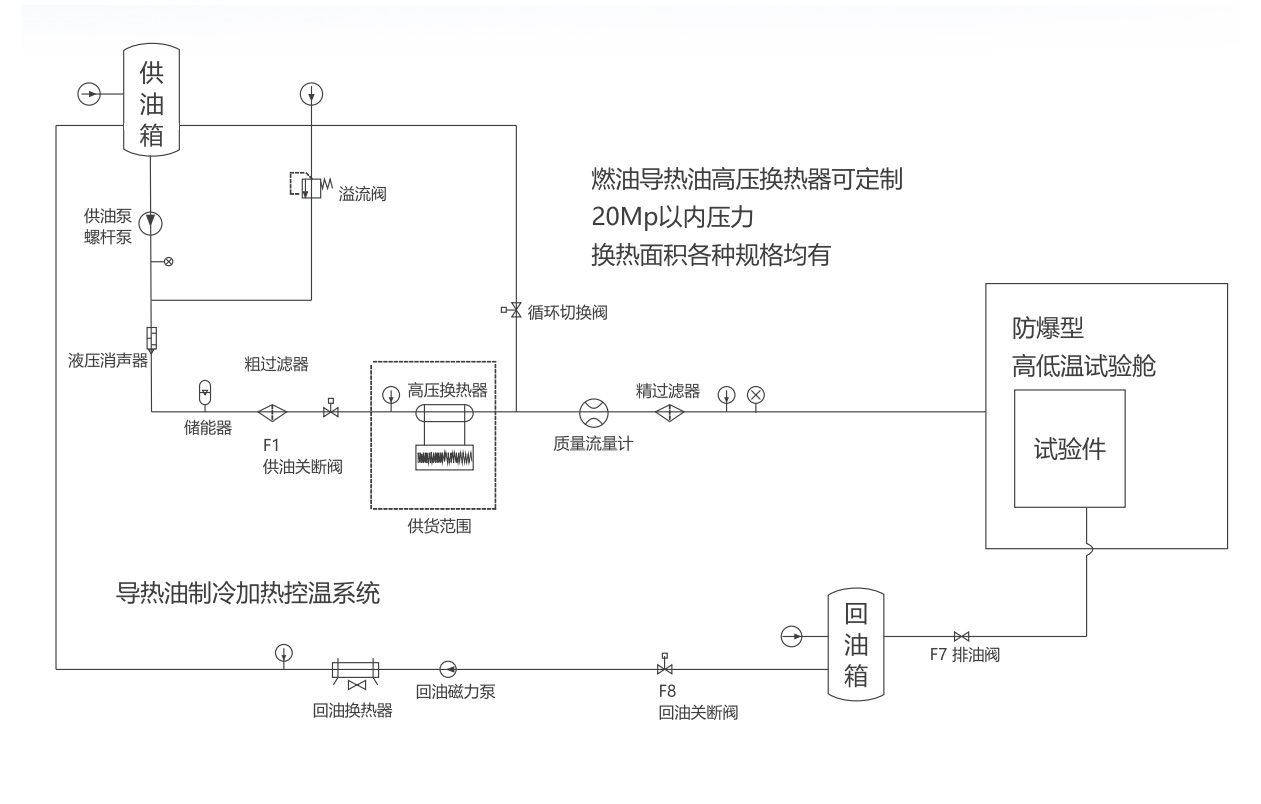

原理結構

該裝置用于甲方試驗臺做燃油、滑油等試驗時的降溫或升溫。導熱油制冷加熱裝置提供低溫或高溫導熱油,導熱油與燃油在試驗件進口換熱器進行換熱,使得燃油可以達到期望的溫度條件,原理示意如上圖所示

采用二次換熱,徹底解決了燃油、滑油輸送高壓泵耐溫問題,同時也解決加熱器表面溫度過高導致燃油碳化結焦問題。



型號TES-6A15WPEX
TES-6A15WDEX
TES-6A25WPEX
TES-6A25WDEX
TES-6A45WPEX
TES-6A45WDEX
TES-6A60WPEX
TES-6A60WDEX
溫度范圍?-60℃~200℃
加熱功率15kW25kW45kW60kW
制冷量200℃15kW25kW45kW60kW
100℃15kW25kW45kW60kW
20℃15kW25kW45kW60kW
0℃15kW25kW45kW60kW
-50℃5kW8kW15kW25kW
-55℃3kW5kW9kW15kW
導熱介質溫控精度±0.5℃
燃油控溫精度±2℃穩態
系統壓力顯示制冷系統、循環系統壓力采用壓力傳感器檢測顯示在觸摸屏上
控制器西門子S7-1200PLC,模糊PID控制算法,具備串級控制算法
溫度控制導熱介質出口溫度控制模式
外接溫度傳感器:(PT100或4~20mA或通信給定)控制模式(串級控制)
通信協議以太網接口TCP/IP協議
設備內部溫度反饋設備導熱介質出口溫度、介質進口溫度、制冷系統冷凝溫度、正壓腔環境溫度、壓縮機吸氣溫度、冷卻水溫度(水冷設備有)
外接入溫度反饋PT100或4~20mA或通信給定
串級控制時導熱油出口溫度與外接溫度傳感器的溫度差可設定可控制
溫差控制功能設備進液口溫度與出液口溫度的溫度差值可設定可控制(保護系統安全)
密閉循環系統整個系統為全密閉系統,高溫時不會有油霧、低溫不吸收空氣中水份,系統在運行中不會因為高溫使壓力上升,低溫自動補充導熱介質。
加熱指系統最大的加熱輸出功率(根據各型號)
加熱器有三重保護,獨立溫度限制器,確保加熱系統安全
加熱功率10kW采用調壓器,加熱功率輸出控制采用4~20mA線性控制
制冷能力指在不同的溫度具備帶走熱量的能力(理想狀態下),實際工況需要考慮環境散熱,請適當放大,并且做好保溫措施。
高溫降溫模塊可以從高溫200度降溫模塊
循環泵流量、壓力
max
磁力驅動泵
110L/min 2.5BAR200L/min 2.5BAR400L/min 2.5BAR500L/min 2.5BAR
壓縮機艾默生谷輪渦旋柔性壓縮機/卡萊爾/比澤爾
蒸發器板式換熱器
制冷附件油分離器、干燥過濾器、熱力膨脹閥、電子膨脹閥、制冷電磁閥、壓控、視鏡等均采用艾默生/丹佛斯/三花品牌
節流方式電子膨脹閥
操作面板彩色觸摸屏,溫度曲線顯示\EXCEL 數據導出
安全防護具有自我診斷功能;相序斷相保護器、冷凍機過載保護;高壓壓力開關,過載繼電器、熱保護裝置等多種安全保障功能。
制冷劑R-404A/R23
接口尺寸DN32 PN10 RFDN32 PN10 RFDN40 PN10 RFDN50 PN10 RF
外型尺寸(正壓)cm135*155*205150*170*225165*250*225165*250*205
外型尺寸(隔離)cm80*145*185100*175*185145*200*205145*200*205
水冷冷凝器板式換熱器(特別注意使用冷水機供水或閉式冷卻塔供水)
冷卻水量 AT 20℃5m3/h
DN32
9m3/h
DN40
15m3/h
DN50
24m3/h
DN65
電源 380V 50HZ28kW48kW84kW105kW
外殼材質冷軋板噴塑 (標準顏色7035)
中間繼電器/過繼電器中間繼電器/過繼電器/接觸器/斷路器等均選用施耐德等品牌
正壓防爆正壓防爆(EXPXdmbIICT4) 正壓系統必須是水冷設備
無錫冠亞防爆產品安裝許可證號:PCEC-2017-B025
正壓系統冷卻正壓系統內部安裝有恒溫冷卻系統,確保正壓腔內部環境溫度低于45度
