產品應用

廣泛用于半導體、新材料、生物工程、航天工業、醫療、化工等行業; 配微通道、真空設備、蒸餾系統、老化測試等
常見的配套設備有微通道反應器 蒸餾結晶、半導體設備冷卻、材料老化、結晶系統控溫等

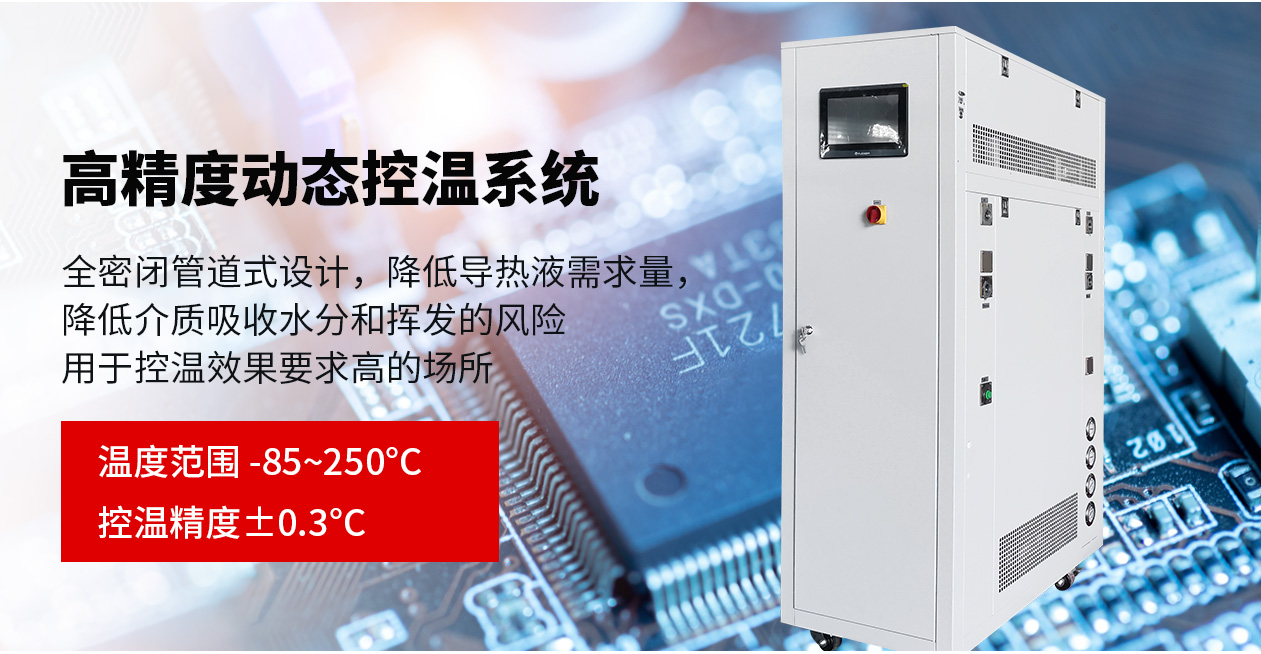

結構原理及優勢

高溫時沒有導熱介質蒸發出來,而且不需要加壓的情況下就可以實現溫度的連續控溫;
采用全密閉管道式設計,降低導熱液需求量的同時,提高系統的熱量利 用率,達到快速升降溫度。 膨脹容器中的導熱介質不參與循環,可以降低導熱介質在運行中吸收水分和揮發的風險

型號 | TES-8525W | TES-8555W | TES-85A10W | TES-85A15W | TES-85A25W |
溫度范圍 | ?-85℃~200℃ |
加熱功率 | 2.5kW | 5.5kW | 10kW | 15kW | 25kW |
制冷量 | 200℃ | 2.5kW | 5.5kW | 10kW | 15kW | 25kW |
100℃ | 2.5kW | 5.5kW | 10kW | 15kW | 25kW |
20℃ | 2.5kW | 5.5kW | 10kW | 15kW | 25kW |
0℃ | 2.5kW | 5.5kW | 10kW | 15kW | 25kW |
-60℃ | 0.85kW | 1.8kW | 3.4kW | 6.5kW | 10kW |
-80℃ | 0.25kW | 0.45kW | 1.5kW | 2.5kW | 4kW |
導熱介質溫控精度 | ±0.3℃ | ±0.3℃ | ±0.3℃ | ±0.3℃ | ±0.3℃ |
系統壓力顯示 | 制冷系統、循環系統壓力采用壓力傳感器檢測顯示在觸摸屏上 |
控制器 | 西門子 S7-1200PLC,模糊PID控制算法,具備串級控制算法 |
溫度控制 | 導熱介質出口溫度控制模式 外接溫度傳感器:(PT100或4~20mA或通信給定)控制模式(串級控制) |
可編程 | 可編制5條程序,每條程序可編制40段步驟 |
通信協議 | 以太網接口TCP/IP協議 |
設備內部溫度反饋 | 設備導熱介質出口溫度、介質進口溫度、制冷系統冷凝溫度、環境溫度、壓縮機吸氣溫度、冷卻水溫度(水冷設備有) |
外接入溫度反饋 | PT100或4~20mA或通信給定 |
串級控制時 | 導熱油出口溫度與外接溫度傳感器的溫度差可設定可控制 |
溫差控制功能 | 設備進液口溫度與出液口溫度的溫度差值可設定可控制(保護系統安全) |
密閉循環系統 | 整個系統為全密閉系統,高溫時不會有油霧、低溫不吸收空氣中水份,系統在運行中不會因?yàn)楦邷厥箟毫ι仙蜏刈詣?dòng)補充導熱介質。 |
加熱 | 指系統最大的加熱輸出功率(根據各型號) 加熱器有三重保護,獨立溫度限制器,確保加熱系統安全 功率大于10kW采用調壓器,加熱功率輸出控制采用4~20mA線性控制 |
制冷能力 | 指在不同的溫度具備帶走熱量的能力(理想狀態下),實際工況需要考慮環境散熱,請適當放大,并且做好保溫措施。 |
循環泵流量、壓力 max | 磁力驅動泵 |
25L/min 2.5bar | 50L/min 2.5bar | 50L/min 2.5bar | 110L/min 2.5bar | 150L/min 2.5bar |
壓縮機 | 泰康 | ?艾默生谷輪渦旋柔性壓縮機 |
蒸發器 | 板式換熱器 |
制冷附件 | 丹佛斯/艾默生配件(干燥過濾器、油分離器、高低壓保護器、視鏡) |
節流方式 | 電子膨脹閥 |
操作面板 | 無錫冠亞定制7英寸彩色觸摸屏,溫度曲線顯示\EXCEL 數據導出 |
安全防護 | 具有自我診斷功能;相序斷相保護器、冷凍機過載保護;高壓壓力開關,過載繼電器、熱保護裝置等多種安全保障功能。 |
制冷劑 | R404A/R508B |
接口尺寸 | ZG1/2 | ZG3/4 | ZG3/4 | ZG1 | DN32 PN10 RF |
外型尺寸(水冷) cm | 55*70*175 | 65*85*185 | 80*120*185 | 100*150*185 | 200*145*205 |
水冷型 W | 帶W型號為水冷型 |
水冷冷凝器 | 板式換熱器(特別注意要求使用冷水機供水) |
冷卻水量 at 20℃ | 2000L/H 1.5bar~4bar ZG3/4 | 2400L/H 1.5bar~4bar ZG3/4 | 3500L/H 1.5bar~4bar ZG1 | 5200L/H 1.5bar~4bar ZG1 1/4 | 12m3/H 1.5bar~4bar DN40 |
電源 380V50HZ | 7.5kW | 13kW | 22kW | 32kW | 54kW |
電源 | AC 380V 50HZ 三相五線制 可定制460V 60HZ、220V 60HZ 三相 |
外殼材質 | 冷軋板噴塑 (標準顏色7035) |
隔離防爆 | 可定制隔離防爆(EXdIIBT4) 無錫冠亞防爆產品安裝許可證號:PCEC-2017-B025 |
正壓防爆 | 可定制正壓防爆(EXPXdmbIICT4) 正壓系統必須是水冷設備 無錫冠亞防爆產品安裝許可證號:PCEC-2017-B025 |
